1.電磁鋼板とは
①電磁鋼板は軟磁性材料の一種で、同じ軟磁性材料であるパーマロイやフェライトなどに比べて、多くの磁力線を通す事が可能で、かつ安価な鉄鋼材料です。
②電磁鋼板には、圧延方向にのみ特に優れた磁気特性を持つ方向性電磁鋼板と、全方向に優れた磁気特性を持つ無方向性電磁鋼板に大別されます。方向性電磁鋼板は主として変圧器などの静止機器に、無方向性電磁鋼板は主としてモータなどの回転機に使用されます。
③カーボンニュートラル計画で世界的に増加が見込まれる、車両用の駆動モータや電装品に対して、高級無方向性電磁鋼板の需要拡大が見込まれます。
②電磁鋼板には、圧延方向にのみ特に優れた磁気特性を持つ方向性電磁鋼板と、全方向に優れた磁気特性を持つ無方向性電磁鋼板に大別されます。方向性電磁鋼板は主として変圧器などの静止機器に、無方向性電磁鋼板は主としてモータなどの回転機に使用されます。
③カーボンニュートラル計画で世界的に増加が見込まれる、車両用の駆動モータや電装品に対して、高級無方向性電磁鋼板の需要拡大が見込まれます。

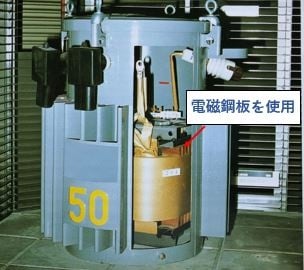

柱上変圧器 (ポールトランス)
(方向性電磁鋼板使用)
(方向性電磁鋼板使用)

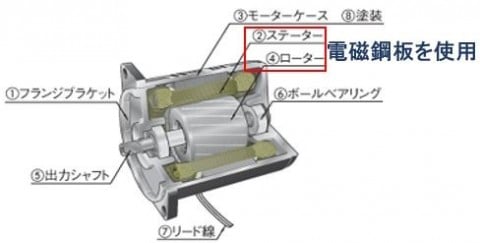

誘導モータの分解図
(無方向性電磁鋼板使用)
(無方向性電磁鋼板使用)

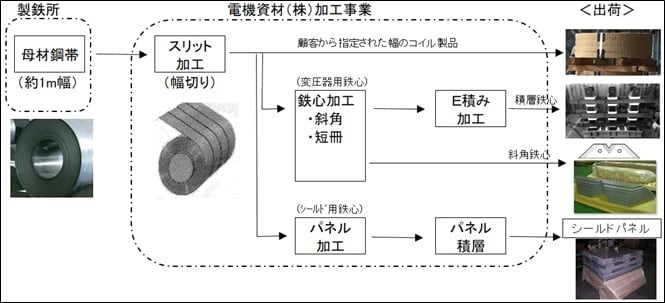

2.電磁鋼板加工
*加工事業の詳細は、「加工事業」セクションをご覧ください。

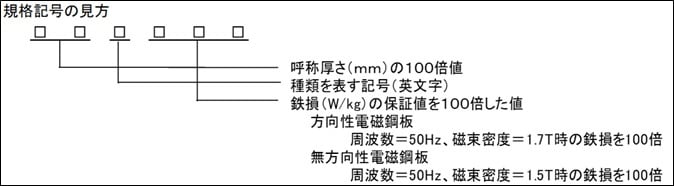

3.電磁鋼板の種類と特徴
1)方向性電磁鋼板 カタログはこちら(日本製鉄(株)のサイトへ接続します)
商品名称 | 規格記号 | 特徴 | 用途 |
オリエントコア ORIENTOCORE Z | 23Z110 27Z120,130 30Z120,130,140 35Z135,145,155 | 圧延方向に結晶の磁化方向を揃えた製品で極めてよい磁気特性を有す。 | 大型発電機 大型変圧器,中小型変圧器, 配電用変圧器,電力リアクトル, 小型電源変圧器,計器用変成器 |
オリエントコア ハイビー ORENTOCORE HI-B ZH | 20ZH80,85 23ZH85,90,95,100 27ZH90,95,100,110 30ZH95,100,105,110,120 35ZH110,115,125,135 | オリエントコアより更に結晶方位を良くした製品で、更に低鉄損,高磁束密度を有す。 | 大型変圧器,中小型変圧器, 配電用変圧器,電力リアクトル, 小型電源変圧器,計器用変成器 |
オリエントコア ハイビー・レーザー ORIENTOCORE HI-B・LS ZDKH | 20ZDKH70,75 23ZDKH75,80,85,90 27ZDKH85,90,95 | オリエントコア ハイビーの表面にレーザー照射し、磁区細分化をし、より低鉄損化を図り、応力除去焼きなましをしない積み鉄芯用。 | 大型変圧器,中小型変圧器, 配電用変圧器,電力リアクトル |
オリエントコア ハイビー・パーマネント ORIENTOCORE HI-B・PM ZDMH | 23ZDMH80,85,90 | オリエントコア ハイビーの表面に加工することで磁区細分化をし、より低鉄損化を図り、応力除去焼きなましに耐える主に巻鉄芯用。 | 大型変圧器,中小型変圧器, 配電用変圧器,電力リアクトル, 小型電源変圧器,計器用変成器 |
2)無方向性電磁鋼板 カタログはこちら(日本製鉄(株)のサイトへ接続します)
商品名称 | 規格記号 | 特徴 | 用途 |
ハイライトコア HILITECORE H | 35H210,230,250,270 300,360,440 50H230,250,270,290 310,350,400,470,600 | 鋼帯の全ての方向にほぼ均質な磁気特性を有す。 | 大型回転機,中型回転機, 汎用モータ,コンプレッサーモータ, 一般家庭用モータ,小型精密モータ リアクトル,計器用変成器,安定器 |
ホームコア HOMECORE H | 50H700,800,1000,1300 | ハイライトコアに比べて高い磁束密度を有す。 | 汎用モータ,コンプレッサーモータ, 一般家庭用モータ,小型精密モータ リアクトル,小型電源変圧器,安定器 |
ハイエックスコア HIEXCORE HX | 15HX1000 20HX1200,1300 25HX1400,1500 27HX1500,1800 30HX1600,1800 35HX230,250,300 50HX290,350,470,600 | 低鉄損(高周波含む)、高磁束密度を有する。 15HX1000~30HX1800は1.0T、400Hz時の鉄損を保証する。 35Hx230~50HX600は1.5T、50Hz時の鉄損を保証する。 | 自動車用モータ 高速度回転機 汎用モータ,コンプレッサーモータ, 一般家庭用モータ,小型精密モータ |
高張力ハイライトコア HIGH TENSILE STRE- NGTH HILITECORE HX | 35HXT590T,680T,780T 50HXT590T,780T | 高速回転機等、機械的な強度を必要とする用途に適した製品で、引張強さも保証。 | 自動車用モータ 高速度回転機 大形回転機 |
4.電磁鋼板および加工品の標準的な製造可能範囲
1)スリット製品(コイル)
①コイル幅 | 20~1000mm 特殊幅 3~20mm未満も可能です。(お問い合わせください) |
②コイル外径 | φ618mm~φ1100mm (巻厚55mm以上) |
③1コイルの質量 | 最大 10,000kg |
1コイルの幅(mm)と外径(mm)および質量(kg)の目安
質量 kg | 幅 20mm | 50 | 100 | 200 | 300 | 500 | 1000 |
外径 618 | 15 | 37 | 74 | 147 | 221 | 368 | 735 |
(mm) 700 | 28 | 69 | 138 | 275 | 413 | 688 | 1,376 |
800 | 45 | 113 | 227 | 453 | 680 | 1,134 | 2,267 |
900 | 66 | 164 | 328 | 655 | 983 | 1,638 | 3,276 |
1000 | 88 | 220 | 440 | 881 | 1,321 | 2,202 | 4,403 |
1100 | 113 | 282 | 565 | 1,130 | 1,695 | 2,825 | 5,649 |
2)短冊鉄心
①板厚 | 0.23~0.5mm | |
②鉄心幅 | 20~200mm | |
③鉄心長さ | 300~3000mm | |
④穴明け | 幅方向 最大2箇所 |
3)斜角鉄心
①板厚 | 0.23~0.5mm | |
②鉄心幅 | (袖ヶ浦)40~800mm (堺)50~500mm | |
③鉄心長さ | (袖ヶ浦)260~4300mm (堺)300~4200mm | |
④幅方向穴明け | (袖ヶ浦)最大2箇所 (堺)最大3箇所 *尚、穴径はご相談下さい |
4)シールド鉄心 ※ご相談ください
①板厚 | |
②鉄心幅 | |
③鉄心長さ |
